HBWXX二次微機消諧

一、產品概述

1、概述

HBWXX系列微機智能消諧裝置將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現快速傅里葉分析，其選頻準確。通過對PT電壓的采集，對電網諧振時的各種頻率成份能快速分析，準確的辨別出：接地故障、過壓故障和諧振故障。

如果是電網諧振，微機控制器發出指令使消諧電路投入，實現快速消諧。本裝置對各種高頻、低頻和工頻諧振均準確判斷，動作迅速，較完善地解決了電力系統中電網的消諧問題，并能記錄發生的故障以及故障發生的時間。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

2、功能及特點

模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證；
實時監控系統狀態，對出現的異常運行狀態（接地故障、過壓故障和電網諧振）做出準確判斷，并作出及時動作；
工業標準的RS-485通訊接口，可以向上位機傳送系統的運行狀態；
故障追憶功能，顯示最近20次歷史故障記錄；
具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
雙硬件看門狗電路確保軟件運行的可靠性；
中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

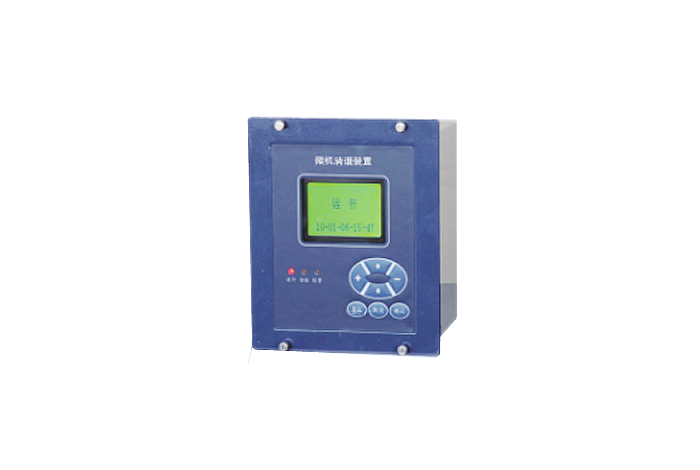

3．裝置正面效果圖

運行： 正常運行指示燈，閃爍頻率1Hz;

諧振： 諧振故障指示，諧振故障消除后熄滅；

報警： 故障指示，系統正常運行后熄滅；

←↑↓→：菜單選擇和參數調整按鍵；

確認： 進入下級菜單和確認參數設定按鍵

取消： 返回上級菜單和取消參數設定按鍵；

復位： 系統重新啟動按鍵。

4．工作原理

微機消諧裝置控制器是基于PT提供的開口電壓信號而設計的產品。裝置總體結構如下圖所示：主要由微處理器、按鍵顯示、信號輸出和電源等模塊構成。
