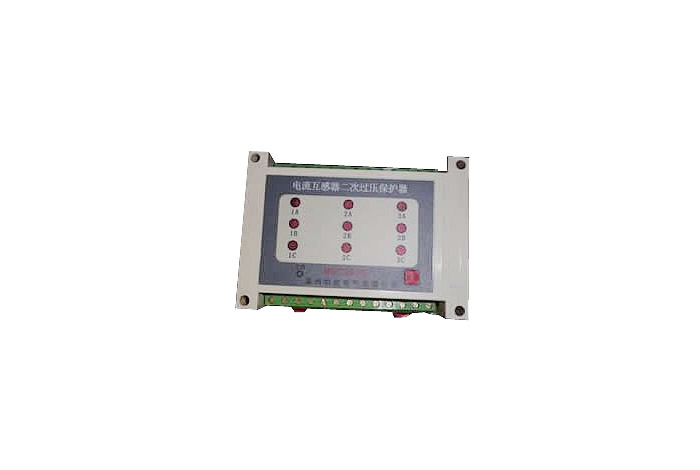

HBCTB電流互感器二次開路保護

電流互感器二次繞組及其回路一旦在運行中開路，將會產生數千伏甚至上萬伏的過電壓。這不僅給二次系統的絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。

我公司研制的電流互感器二次開路保護器（以下簡稱保護器），專門用來限制二次開路時產生的過電壓，并具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后有手動或自動復位功能，以及多元組合的各種不同功能的保護器。

1.保護器的選型目錄

對于12繞組以上的保護器屬非標產品，本公司生產的單只電流互感器二次過電壓保護器最多可對18個CT二次繞組回路提供保護。

2.保護器的功能

●保護器動作后能把電流互感器二次過電壓限制到安全水平；

●保護器動作后顯示故障回路，方便故障排除；

●保護動作后有接點信號輸出，可供外回路引用；

●保護動作后有報警聲音提示，提醒用戶及時排除故障。

3.保護器的特點

●技術先進、元件可靠、壽命長(10萬次)；

●二次側保護電壓定值可由用戶根據現場設定，方便使用；

●綜合性強、功能齊全；

●故障消除后可通過人工復位或自動復位，方便用戶選擇；

●采用省面積和軌道安裝設計（12路以上為面板安裝），方便安裝。

4.保護器的原理

電流互感器二次開路保護器主要由接近于理想保護特性的非線性電阻構成。保護器跨接于CT二次繞組兩端，正常運行時泄漏電流極小，呈100MΩ以

上的高阻狀態；CT二次回路開路時產生的電壓遠遠高于正常運行電壓，此時保護器迅速動作，呈近似短路的低阻狀態，有效地限制過電壓。保護器最多可對18路CT二次回路提供保護，動作后面板上顯示故障回路，并有無源接點信號輸出。故障排除后，按手動復位按鈕，電路恢復原狀態后又重新投入正常運行工作。

5.保護器的接線

標準的保護器適用于二次繞組星形連接的電流互感器，保護器的接線端子A、B、C和公用端子N直接連接到電流互感器二次繞組的A、B、C相和二次中性點N上。若只用A、B（或A）相繞組，則C（或B、C）相可以不接線，不會影響保護器的正常工作。

對于二次繞組需要連接成三角形接法的三相電流互感器組，我公司可為用戶特殊制作，但需在訂貨時說明。

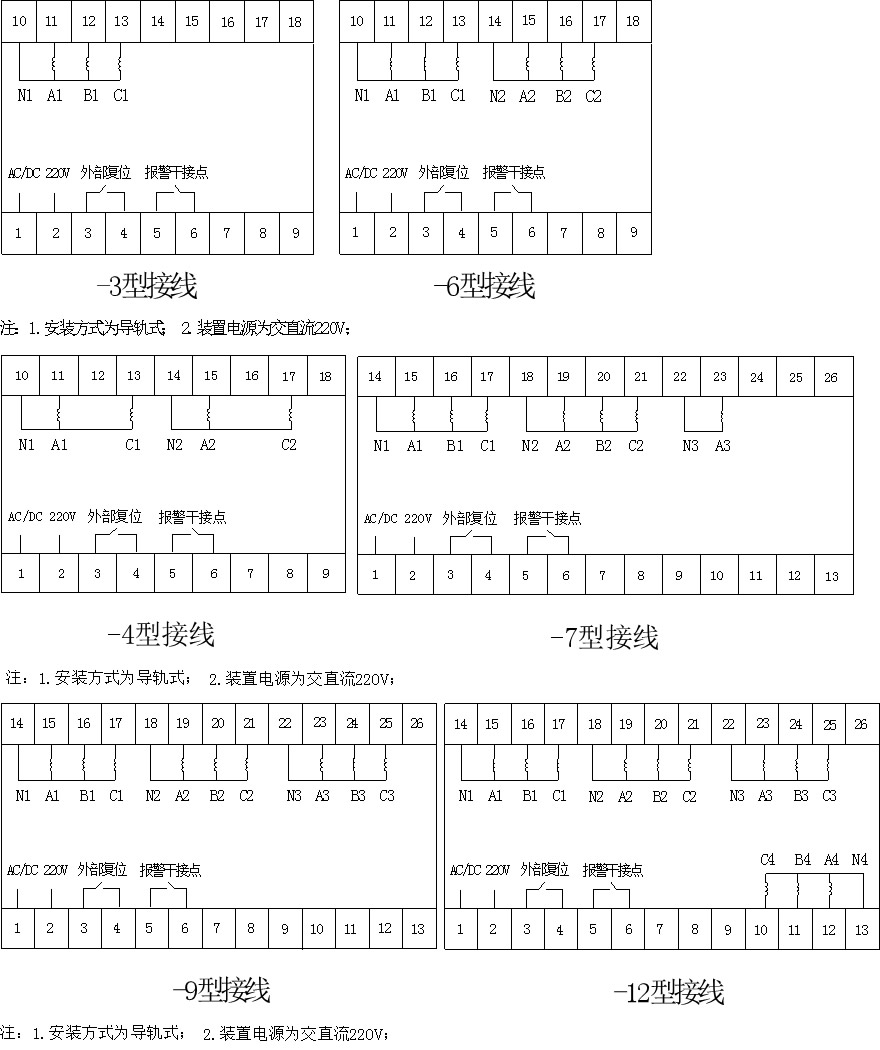

保護器的外引端字接線見附圖。

6.保護器的選型目錄

對于12繞組以上的保護器屬非標產品，本公司生產的單只電流互感器二次過電壓保護器最多可對18個CT二次繞組回路提供保護。

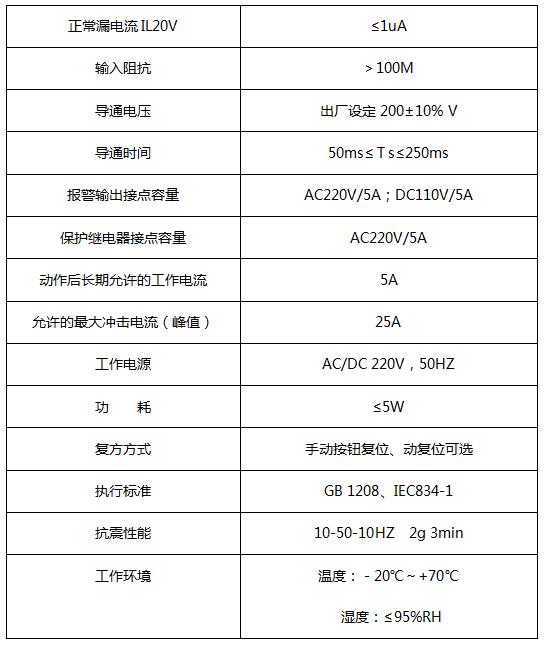

7.保護器的參數

8.保護器的安裝

●保護器安裝點距應盡量靠近被保護電流互感器，并便于巡視 。

●引線較長時盡量采用鎧裝電纜，以防斷線 。

●12路及以下為軌道式安裝， 12路以上為面板式安裝。若用戶有特殊要求，12路及以下也可按照用戶要求做成面板式安裝。

9.保護器的使用與維護

●保護器使用前應進行檢測，用萬用表電阻檔測試A（或B或C）與N兩端時，其絕緣電阻值應不小于20MΩ。

●動作值測試時，首先把調壓器調到0V位置，接通保護器和調壓器AC220V電源，保護器工作指示燈亮，慢慢調高調壓器輸出電壓至保護器動作電壓值，將此電壓瞬間施加于保護器的A（或B或C）與N兩端，此時保護器應動作，相應的動作指示燈亮，同時用萬用表測量保護器輸出接點，開接點閉合，閉接點打開，最后按復位按鈕，保護器復位后動作指示燈應熄滅。

●測試回路中應加限流電阻，將輸出電流調整在10mA以內。

●任一型號的保護器均無需維護。

●每月可巡查一次 ，至少每三年進行一次檢測。
