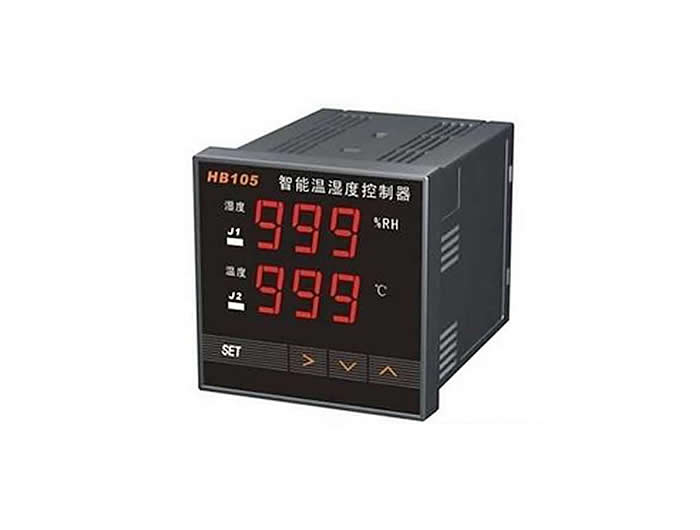

HB150智能溫濕度控制器
一、功能概述
HB150溫濕度凝露控制器系選用高可靠性微處理器與高性能的溫濕度凝露傳感器，以智能化軟件控制技術組合而成?？刂破骶哂锌垢蓴_能力強、控制精度高，實時監測環境的溫濕度變化情況，當環境溫度超過溫度下限、濕度超過濕度上限時，啟動負載；反之，負載自動斷開，恢復監測狀態?？捎行У胤乐惯\(yùn)行中的電力設備由于環境溫濕度過高而引發的各類事故，實現加熱/除濕控制自動化。該溫濕度凝露控制器經長期應用，具有完全可靠，安裝簡便，免維護，長期穩定運行等特點，可廣泛應用于各類電力柜體（高低壓開關柜、箱式變電站、環網柜、操作機構箱等）的配套設施中，以及各種建筑、船舶、倉儲等對濕度凝露有監控制要求的場合。

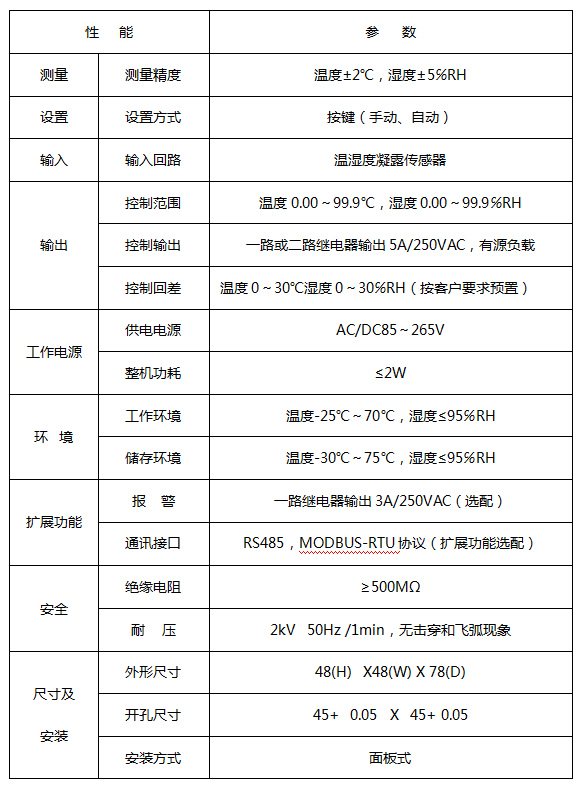

二、主要技術指標
三、操作使用說明
1、每套產品包括主設備一個，溫濕度傳感器一只；
2、溫度/濕度啟控：
自動加熱下限（加熱啟動）：10℃； 自動加熱上限（加熱停止）：20℃；
手動加熱下限（加熱強制停止）：45℃；
自動除濕上限（加熱/排風除濕啟動）：80%RH；
自動除濕下限（加熱/排風除濕停止）： 75%RH；
手動除濕下限（加熱/排風除濕強制停止）： 50%RH。
溫控、濕控分別對應控制Ⅰ、Ⅱ指示燈。
3、溫濕度凝露控制器工作方式：(可通過面板上的按鈕設定)
自動方式： 自動/手動按鍵往下按，設備處于自動方式，設備自動除濕/加熱。當環境溫度大于自動加熱下限時，控制燈Ⅰ亮，加熱啟動；當環境濕度大于自動除濕上限時，控制燈Ⅱ亮，除濕加熱或排風啟動；當環境溫度降到自動加熱上限時，控制燈Ⅰ滅，加熱停止；當環境濕度降到自動除濕下限時，控制燈Ⅱ滅，除濕加熱或排風停止。
手動方式：自動/手動按鍵彈出，設備處于手動加熱/除濕狀態，設備強制加熱/除濕。當環境溫度降到手動加熱下限時，控制燈Ⅰ滅；當環境濕度降到手動除濕下限時，控制燈Ⅱ滅，除濕強制停止，以防止負載長時間啟動。
4、報警系統：當溫濕度凝露傳感器未連接好、短路或溫濕度凝露傳感器有故障時，報警燈亮，同時報警繼電器閉合，負載控制（加熱/除濕）繼電器強制停止。
四、特別提醒：
不可將溫濕度凝露傳感器直接浸入水中或向其滴水、噴淋高溫蒸汽，否則容易導致溫濕度凝露傳感器短路，控制器不能正常工作！
如發現儀表工作反常，應檢查傳感器走線是否斷線、短路、反接，檢查工作電壓及工作環境溫度等工作條件是否在規定范圍。
調試完成后，儀表應設置在自動加熱/除濕狀態。
五、面板及接線（僅為48X48外形）
面 板 圖

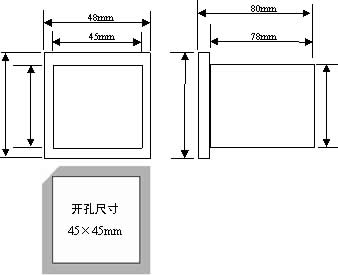

六、外形及安裝尺寸（僅為48X48外形)
七、訂貨須知
簽定訂貨合同時應詳細寫明所需要的型號、規格，擴展功能及特殊規格需加文字說明。例如產品外形48X48、一溫一濕度輸入的溫濕度控制器產品訂貨號為:HB150。
每套產品包括：儀表一臺，溫濕度傳感器1只，使用說明書一份，合格證一張(貼在儀表外殼上)。
選配件：加熱器（功率50W、100W、150W、200W、300W、500W）；風扇功率由用戶根據需要確定。
