HB210-ZBD低壓電動機保護說明書

一、簡介

HB210-ZBD低壓電動機保護具有過流I(短路)、過流II(過載)、過流III(過熱)、過壓保護、欠壓保護、斷相保護、啟動保護(電機從啟動到正常運行過程監控)、重合閘功能。能自動識別電機啟動和停止?fàn)顟B(tài)，一旦電機啟動，保護控制開始運行。該裝置全中文操作菜單，122*32液晶點陣顯示，采用32位處理器，具有實時監控能力。

二、功能介紹

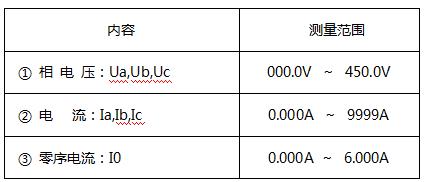

⒈電量測量

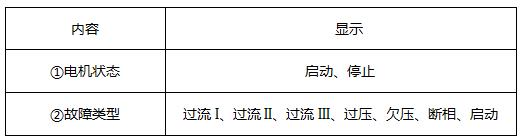

⒉電機狀態和故障類型記錄

3.測量方式

①三相四線

②CT變比：1~5000

4.顯示方式

藍屏液晶漢顯，122*32點陣，滾動顯示所有數據。參數設置簡單快捷。

5.通訊接口

①一個RS485口

②MODBUS通訊規約（RTU模式）

③波特率： 4.8K/9.6K

④地址：1~254

三、技術指標

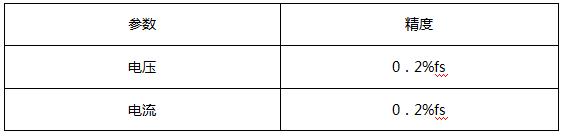

①精度指標

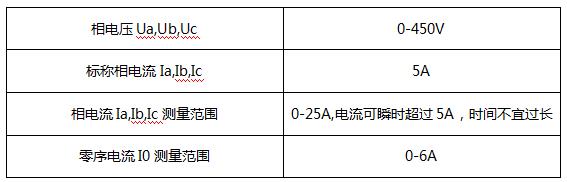

②輸入量程

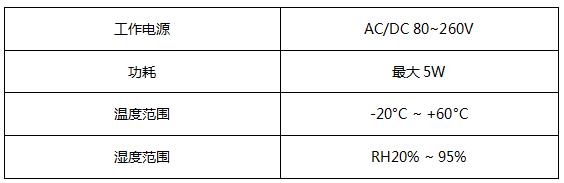

③其它

④尺寸

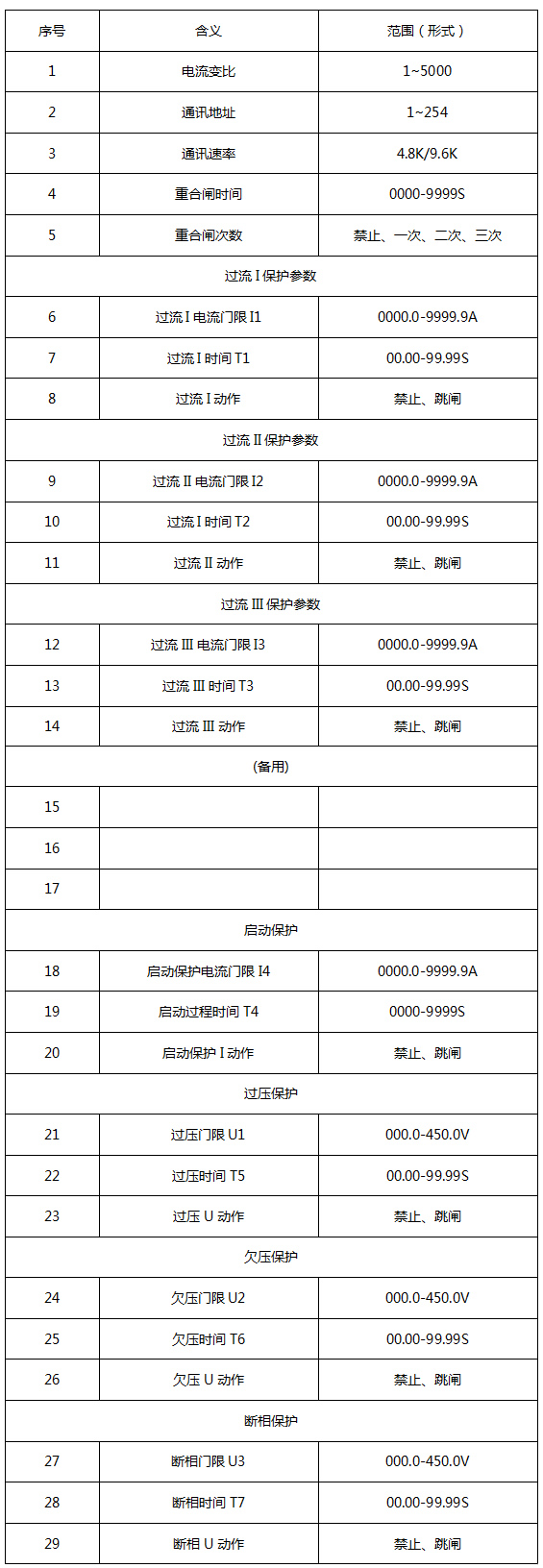

四、參數設置

例如：電流互感器為200A/5A，電流變比應設置為40（200/5）

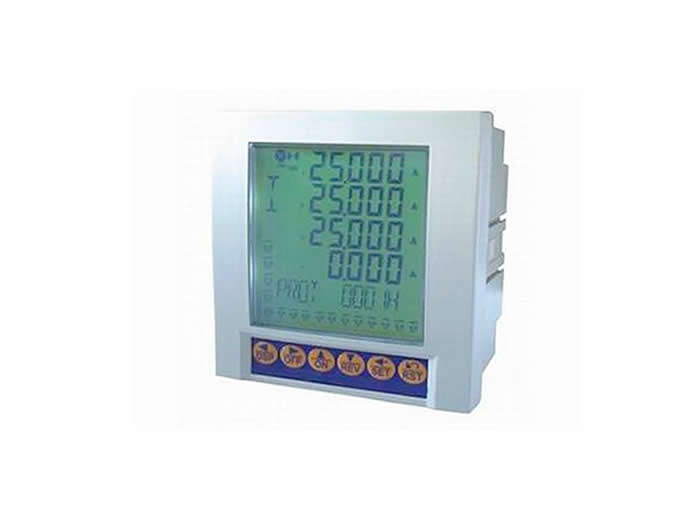

五、外觀及外型尺寸

六、顯示畫面

裝置上電后輪循顯示上面3個界面，查看時可以使用鍵和鍵翻頁選擇。

七、菜單畫面

在顯示界面中按鍵進入主菜單1，按鍵和鍵選擇內容，再按鍵進入詳細菜單設置。當某一保護功能設置為“跳閘”時，該保護右側為“√”；反之設置為“禁止”時，該保護右側為“×”。參數菜單畫面較多，不全部詳細列出，上面僅畫出過流I的參數菜單。

參數設置方法：按鍵進入數據位選擇狀態“”，在按鍵和鍵改變加亮顯示數據值，修改結束后退出到顯示界面后參數才保存。

注意：在菜單畫面中設置的參數，只有退出到顯示界面時才保存，參數才完成更改。

八、保護工作原理示意圖

1)啟動狀態與運行狀態轉變

注：由于電機啟動時電流比較大，持續時間大約2秒，因此在啟動狀態只可設置投入啟動保護和過流I保護，一旦電機電流降到正常進入運行狀態，除啟動保護不再運行外，其它保護均可設置運行。如果故障后重合閘，只要電機從啟動狀態無故障運行到運行狀態，重合閘自動復位。

2)過流I保護

3)過流II保護

4)過流III保護

5)過壓保護

6)欠壓保護

7)斷相保護

注：HJ繼電器為常開，TJ分閘繼電器為常閉,故障發生時瞬時斷開，需外加中間繼電器控制電機起停
