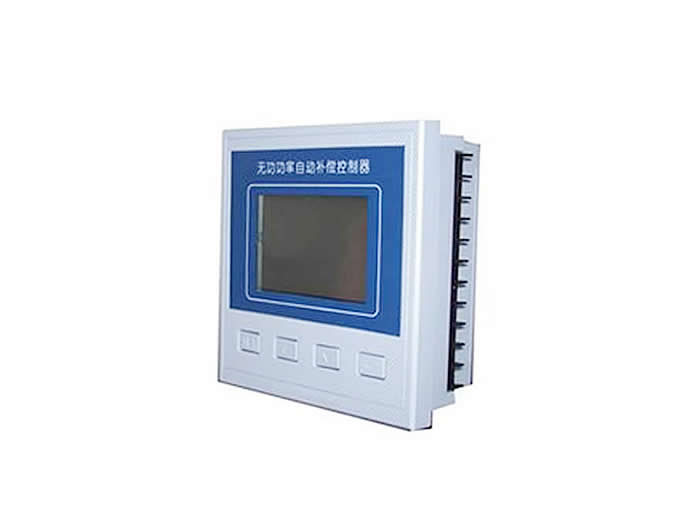

HB100-JKG無功功率補償控制器

一、簡介

對三相負荷不平衡的電力系統進行無功補償，采用三相電容△+單相電容Y接法，當三相均需補償時，三相電容優先投入，僅某相需要補償時投入相應的單相電容。產品采用192*64液晶點陣顯示，全中文操作。最多有28路繼電器輸出，共補支路數和分補支路數可以靈活選擇。

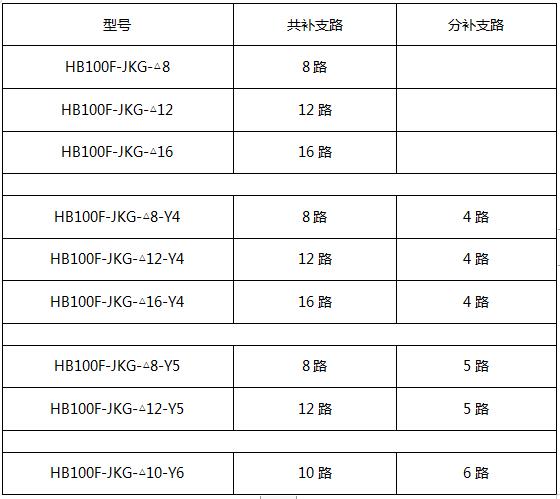

二、型號說明

三、功能介紹

⒈電量測量

①相電壓：Ua,Ub,Uc

②電流： Ia,Ib,Ic

③有功功率：Pa,Pb,Pc,Psum

④無功功率：Qa,Qb,Qc,Qsum

⑤功率因數：Pfa,Pfb,Pfc,Pf(容性負載加 - 號)

⒉補償控制

①共補投入：當總功率因數Pf小于共補功率因數滯后設置值時，共補電容投入。

②分補投入：當總功率因數Pf大于共補功率因數滯后設置時，如果某相(Pfa,Pfb,Pfc)沒有到達分補功率因數滯后設置值,該相電容投入。

③電容切除：當某相功率因數超前且大于功率因數超前設置值時，該相電容切除。當分補電容全部切除后，如果還要切除電容，則切除共補電容。

④手動投切：在手動狀態下按“菜單”鍵選擇電容，按“▲”鍵投入電容，按“▼”鍵切除電容。

⑤指示：具有過壓，欠壓，低流，欠補償，過補償，運行，通訊，手動，自動指示。

3.顯示方式

藍屏液晶漢顯，192*64點陣，滾動顯示所有參數。參數設置簡單快捷。

4.通訊接口

①一個RS485口

②MODBUS通訊規約（RTU模式）

③波特率：4.8K/9.6K

④地址：1~254

四、技術指標

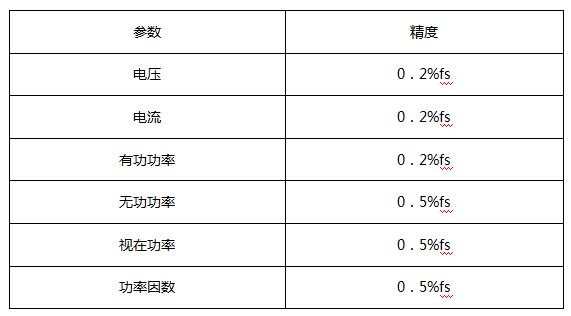

①精度指標

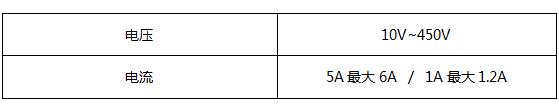

②輸入量程

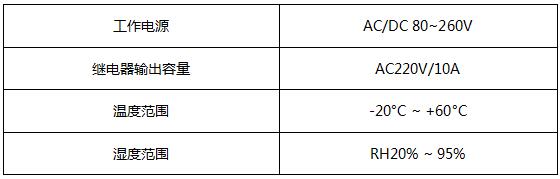

③其它
